SL3013電器產(chǎn)品灌封膠
[瀏覽次數：]
詳細介紹
本產(chǎn)品符合國標、行標要求，執行標準：Q/SL03-2003，有需要的請聯(lián)系客服
性 能
1 外觀(guān) A 組份為黑色均勻粘稠物，B 組份為棕黑色液體；
2 活性期 A∶B=4∶1（重量比），23±2℃, ＞2h；
3 拉伸剪切強度 LY12CZ 硬鋁，化學(xué)氧化：23±2℃固化 24h ≥8.0MPa；
4 擊穿強度 KV/mm ＞15；
5 邵氏硬度 D 23±2℃X24h 85±5°； 1.6 體積電阻系數，Ω·cm ＞1.0×1013。
2 活性期 A∶B=4∶1（重量比），23±2℃, ＞2h；
3 拉伸剪切強度 LY12CZ 硬鋁，化學(xué)氧化：23±2℃固化 24h ≥8.0MPa；
4 擊穿強度 KV/mm ＞15；
5 邵氏硬度 D 23±2℃X24h 85±5°； 1.6 體積電阻系數，Ω·cm ＞1.0×1013。
包裝、貯存及運輸
1 本品采用 25kg/桶鐵桶或塑料桶包裝，125千克/套配套供應。
2 它應貯存在陰涼、干燥、通風(fēng)處，在原裝未開(kāi)封的容器中，自生產(chǎn)日期起其貯存期為一年。
3 該膠按非危險品貯存和運輸。
注意
應盡量避免膠玷污皮膚，若有則可用沾有酒精的衛生紙擦拭，再用熱水和肥皂洗凈。
2 它應貯存在陰涼、干燥、通風(fēng)處，在原裝未開(kāi)封的容器中，自生產(chǎn)日期起其貯存期為一年。
3 該膠按非危險品貯存和運輸。
注意
應盡量避免膠玷污皮膚，若有則可用沾有酒精的衛生紙擦拭，再用熱水和肥皂洗凈。
產(chǎn)品特點(diǎn)
SL3013 電器灌封膠是室溫固化雙組份灌封膠。本品不含溶劑固化過(guò)程收縮率低，產(chǎn)品粘度低流平性好， 用于各類(lèi)電子元器件的灌封可以起到防水、防潮、防塵的作用。其工作溫度從-40℃~+80℃，短時(shí)可達+120℃。
使用方法
1 需灌封的電子元件應潔凈、干燥、無(wú)油。

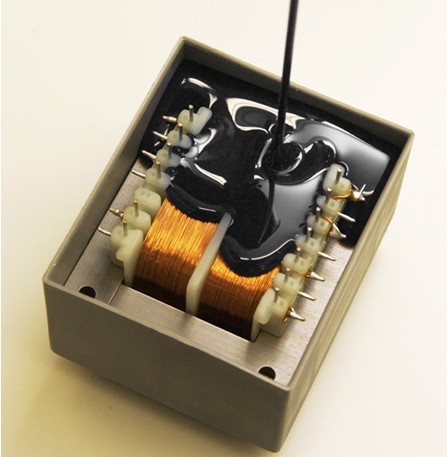

2 將A、B兩組份按重量比 4∶1 稱(chēng)量混合均勻后即可澆注，一次配較量切記不可過(guò)大，膠量過(guò)大 會(huì )造成混合后發(fā)熱量過(guò)大而暴聚，尤其是夏季較為明顯，一般配膠量應控制在200克左右，并且配好攪拌 后，應在5min之內使用完畢，如果一次性用不了這么多應該立即分開(kāi)幾杯盛裝，才能避免短時(shí)間暴聚。 要求高的產(chǎn)品可在分裝后再真空除泡后澆注。
A組份放置長(cháng)時(shí)間后會(huì )有沉底、分層的現象，使用前應加熱到 60℃保溫 1-2 小時(shí)，并將其攪拌均勻 后再混合使用。 另外對于大體積的產(chǎn)品零件灌封，則盡可能控制灌封的厚度，一般來(lái)說(shuō)每層厚度不得超過(guò) 5 厘米， 否則可能會(huì )有發(fā)熱過(guò)高暴聚開(kāi)裂的可能，超過(guò) 5 厘米的部件灌封可采用多次分層澆注的辦法，等第一層已 經(jīng)固化變硬，再做第二層，如此反復以達到最終固化厚度的要求。
3 應采用下列固化條件固化：23±2℃×24h,冬季則建議采用室溫固化 12 小時(shí)后再放入烘箱中 60℃ 保溫 2h 固化，并注意隨爐升溫和隨爐冷卻。
4 未固化的多余的膠可以用溶劑擦除，已固化的膠只能采用機械辦法去除。
5 在 23±2℃×24h 后，可以進(jìn)入下道工序或進(jìn)行相關(guān)的試驗。
2 將A、B兩組份按重量比 4∶1 稱(chēng)量混合均勻后即可澆注，一次配較量切記不可過(guò)大，膠量過(guò)大 會(huì )造成混合后發(fā)熱量過(guò)大而暴聚，尤其是夏季較為明顯，一般配膠量應控制在200克左右，并且配好攪拌 后，應在5min之內使用完畢，如果一次性用不了這么多應該立即分開(kāi)幾杯盛裝，才能避免短時(shí)間暴聚。 要求高的產(chǎn)品可在分裝后再真空除泡后澆注。
A組份放置長(cháng)時(shí)間后會(huì )有沉底、分層的現象，使用前應加熱到 60℃保溫 1-2 小時(shí)，并將其攪拌均勻 后再混合使用。 另外對于大體積的產(chǎn)品零件灌封，則盡可能控制灌封的厚度，一般來(lái)說(shuō)每層厚度不得超過(guò) 5 厘米， 否則可能會(huì )有發(fā)熱過(guò)高暴聚開(kāi)裂的可能，超過(guò) 5 厘米的部件灌封可采用多次分層澆注的辦法，等第一層已 經(jīng)固化變硬，再做第二層，如此反復以達到最終固化厚度的要求。
3 應采用下列固化條件固化：23±2℃×24h,冬季則建議采用室溫固化 12 小時(shí)后再放入烘箱中 60℃ 保溫 2h 固化，并注意隨爐升溫和隨爐冷卻。
4 未固化的多余的膠可以用溶劑擦除，已固化的膠只能采用機械辦法去除。
5 在 23±2℃×24h 后，可以進(jìn)入下道工序或進(jìn)行相關(guān)的試驗。
應用范圍
用 途
主要用于電子產(chǎn)品絕緣封裝，也可用于其它產(chǎn)品的封口封端。
地址：湖南省株洲市天元區湘蕓中路天易科技城（高鐵站南800m）E5棟1樓
CopyRights@2000-2030 版權所有 世林膠業(yè)
SITEMAP
湘ICP備11011483號-6
